同新工程 2024年9月29日

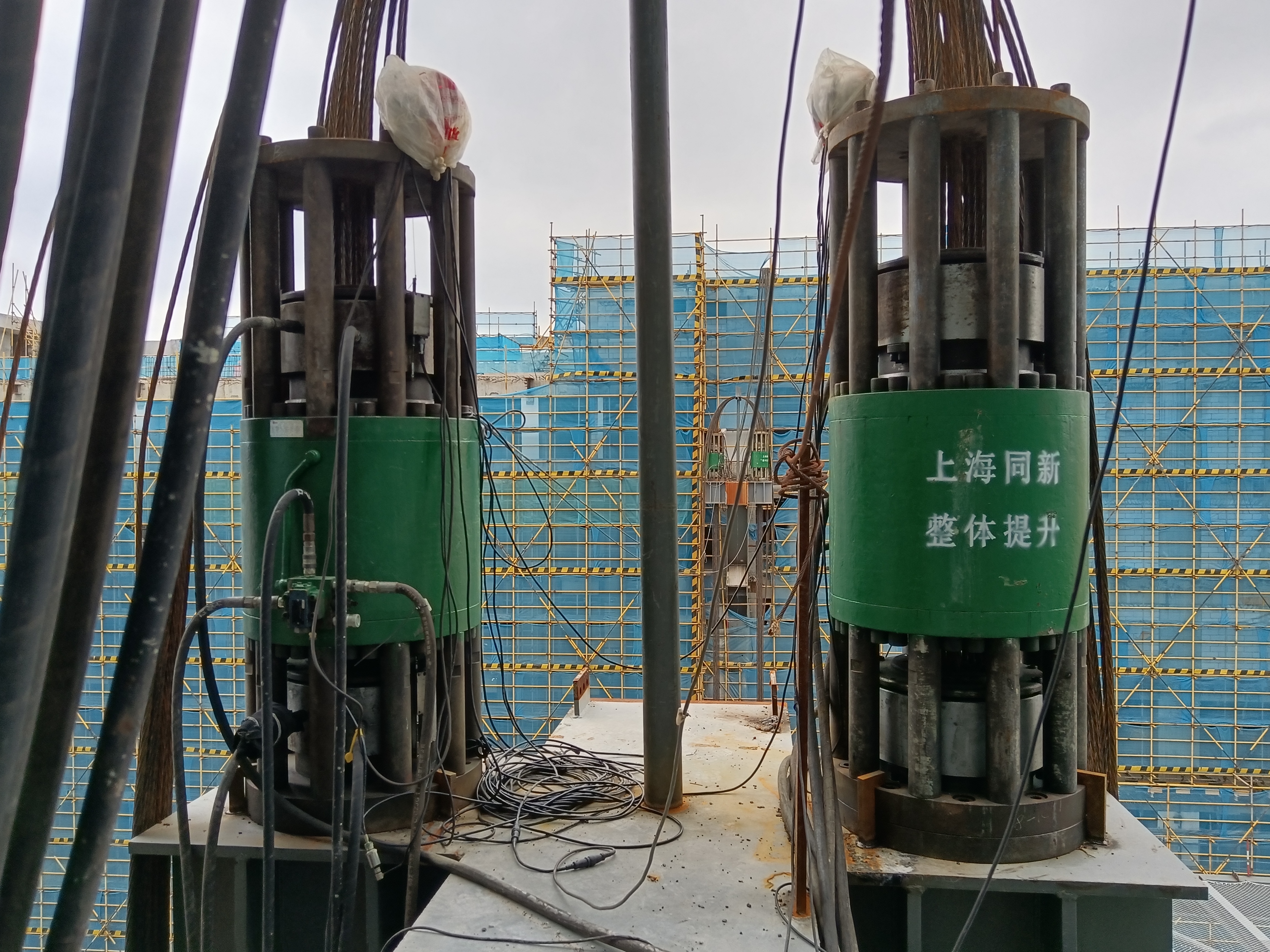

9月29日上午，通過全自動化提升作業，歷時6小時，重達1500噸的福州公安局業務用房南側主體鋼桁架隨著8臺350噸提升油缸同步作業成功提升到45米的高度。本次提升的主體鋼結構大跨度桁架主要分布在地上結構的F7～F10層。其中，桁架層高度為36米，整體提升高度至45米(從地面提升至最高點)，最大跨度為42米。項目團隊對桁架結構開展專項分析和反復調研論證，克服了施工場地狹窄、吊裝工況復雜、重型多層、超長超重、鋼構件量大等眾多不利因素，采用地面原位拼裝、整體液壓同步提升技術，在確保桁架整體提升過程的安全性和穩定性的同時，也大大縮短了施工周期，降低了材料和能源消耗，助力綠色低碳發展。

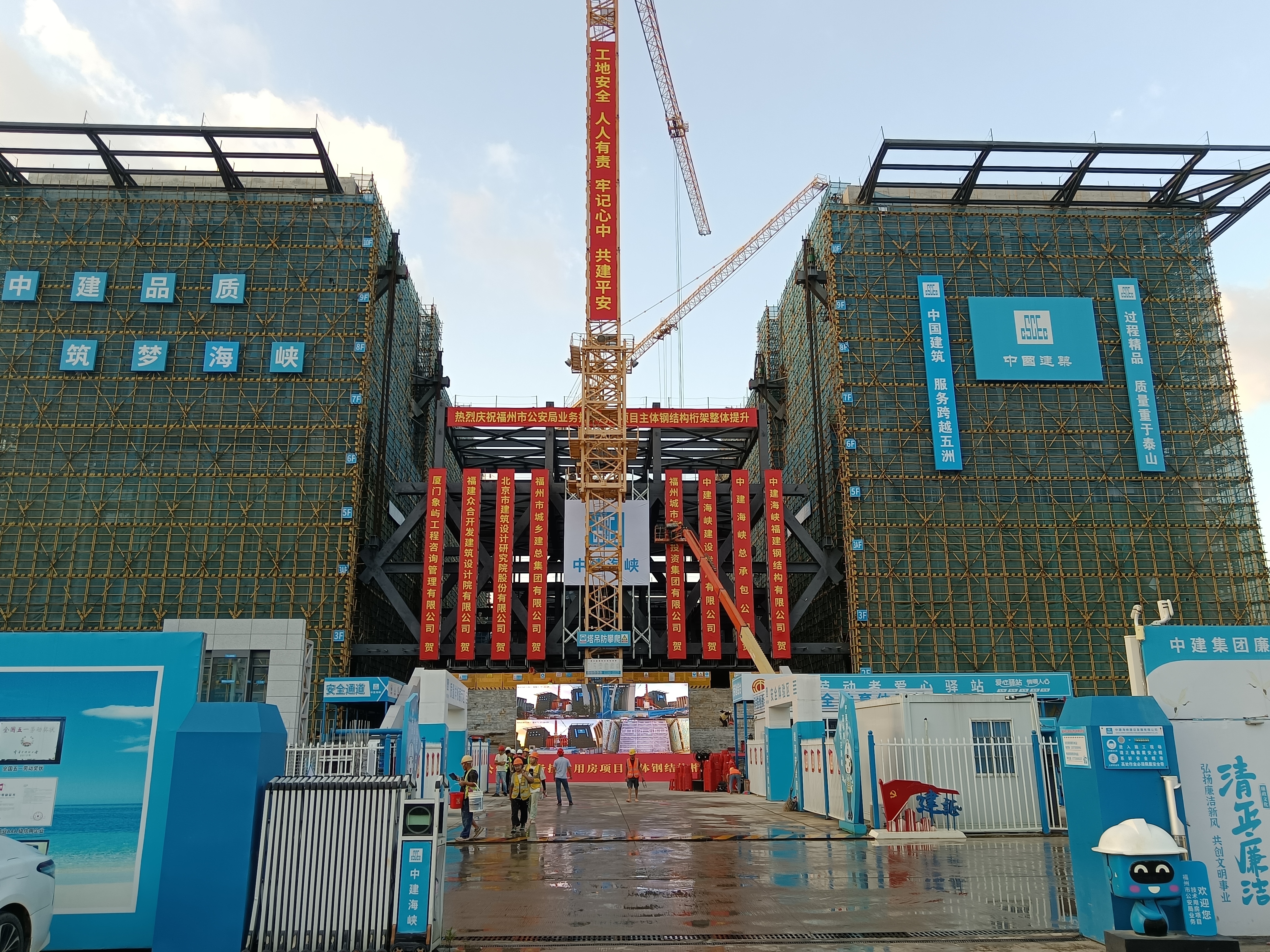

鋼桁架提升脫架
主體結構型式主要采用兩側主樓型鋼混凝土組合結構+主樓間鋼桁架連體結構。主體鋼結構體系由鋼板剪力墻結構+鋼骨柱+鋼骨梁+鋼桁架連體結構+屋面大懸挑桁架構成。幕墻鋼結構體系由外圍懸掛石材+玻璃幕墻輕鋼骨架構成。為助力大噸位、大跨度的重型鋼結構高空穩步提升，項目團隊運用BIM搭建三維模型，輔助施工方案制定和施工過程模擬技術，確保方案的經濟性、科學性、安全性，整體提升前采用虛擬預拼裝技術并結合有限元分析，模擬整個提升工況，確保提升姿態最優、懸停對接準確。

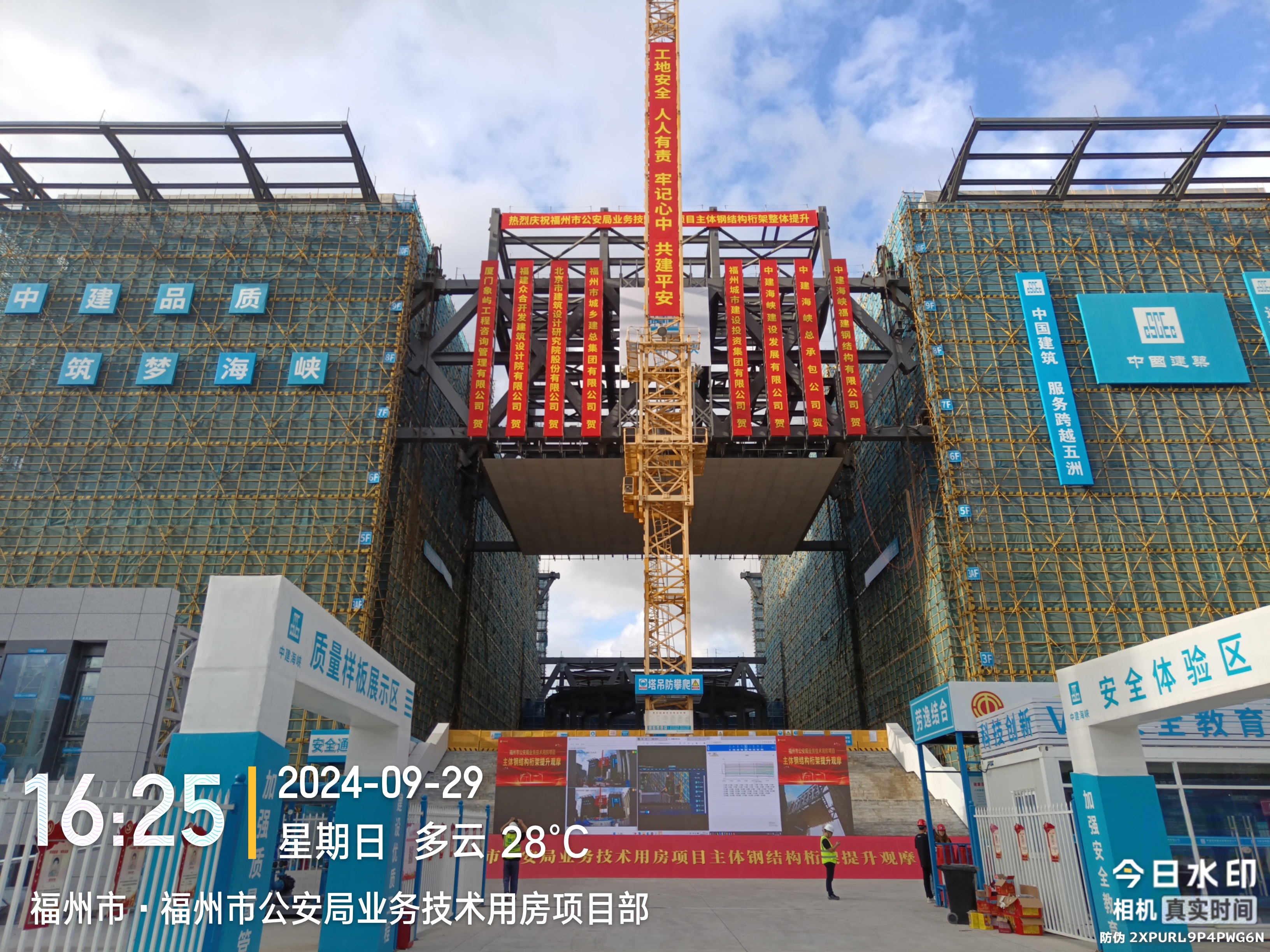

鋼桁架提升到位
|
2024-09-29
